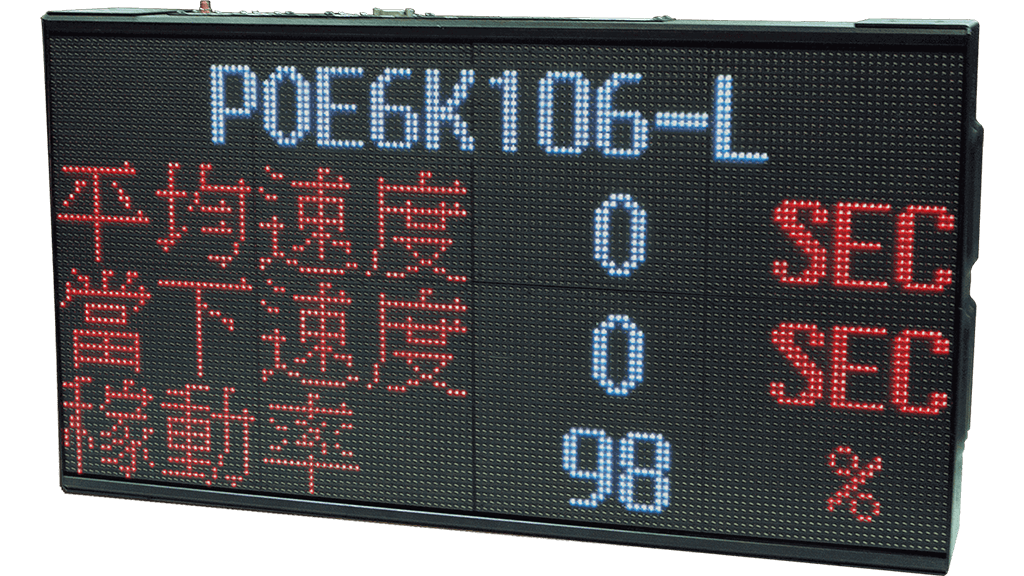

Fieldbus S-LED
工業通訊 LED 字幕機
對應 PLC、HMI、SCADA 與標準工業通訊設備，讓現場資訊不經電腦也能直接顯示。
ModbusMELSEC UDPPROFIBUS DPEtherNet/IP
工業通訊 LED 字幕機
把現場數據，直接寫在牆上。
Fieldbus S-LED Series
Season 工業通訊 LED 字幕機內建多種工業通訊協定，可直接讀取 PLC、HMI、SCADA、電表、感測器與類比訊號，讓產線狀態、產量、警報與環境讀數，以大字級顯示在現場空間。
7+
資料接入方式
96
最大可儲存頁數
24
單頁最大 Word 數
支援 Modbus RTU / TCP、PROFIBUS DP、PROFINET、MELSEC UDP、EtherNet/IP、CSV/TXT 與類比輸入內建 BIG5 繁體字庫，文字、字體大小、顏色與顯示特效可依通訊資料控制Master Modbus 可輪詢多台 Slave；CSVtoLED 可讀取 CSV/TXT 並同步上牆
Product Services
LED 產品服務項目。
舊站首頁的 LED 產品線已整理到新版頁面：從工業通訊、空氣品質、資料檔轉看板，到生產管理現場看板，依現場資料來源選擇對應服務。
AIR S-LED
空氣品質監測 LED 看板
適合工地、廠區、公共空間或環境監測場域，把溫濕度、PM、噪音與環境讀值公開顯示。
空氣品質工地看板環境監測戶外顯示
CSV S-LED
CSV / SQL 轉 LED 字幕機
讀取系統匯出的 CSV / TXT 或資料檔，把排程、工單、產量與關鍵欄位同步到現場 LED 看板。
CSV/TXTSQL資料檔排程上牆
S-LED / S-DAQ
生產管理 LED 看板
把目標、實績、停機、效率與現場提醒顯示到產線，讓主管與作業員看同一份現場狀態。
VMSDaqLEDDaqBoxDaqMedia
Sensor & Meter Display
感測器與儀表輸入
支援溫濕度、類比輸入、PT、TC、BCD、轉速、線速度、計數、計時與 Load Cell 等現場資料顯示需求。
4-20mA0-10VPT / TCLoad Cell
Product Lines
依通訊協定與現場訊號選型。
從 PLC 直連、資料檔同步到類比訊號輸入，字幕機可依現場既有設備與資料來源選擇對應系列。
Modbus LED Display
Modbus LED 字幕機
支援 Modbus RTU / TCP，可直連 PLC、電表、轉速表、溫溼度表等設備，把暫存器資料直接轉成現場文字與數值。
Mitsubishi PLC LED
三菱 PLC Melsec UDP LED
針對三菱 PLC 場域採 MELSEC UDP 通訊，適合既有三菱控制系統需要現場目視化的產線。
Analog Input LED
DC 4-20mA / DC 0-10V LED
接收 DC4-20mA、DC0-10V、PT100、熱電偶等類比訊號，可設定輪播與上下限警報顯示。
PT100 / Thermocouple LED
PT / 熱電偶溫度 LED
適合製程溫度、設備溫度與環境溫度顯示，讓巡檢與操作人員不必回到儀表前才看得到讀值。
Profibus / Profinet LED
Profibus / Profinet LED
支援 PROFIBUS DP 與 PROFINET，適合西門子控制系統、工業網路與多從站資料顯示需求。
CSVtoLED Display
CSV / TXT 同步 LED
搭配 CSVtoLED 工具讀取指定資料夾檔案，將 MES、ERP 或資料庫匯出的欄位同步到字幕機。
Features
核心功能不只顯示，而是把現場資訊標準化。
工業通訊 LED 字幕機是工廠資訊層的最後一哩，把分散在 PLC、儀表與資料表裡的數值，集中顯示到所有人都看得見的位置。

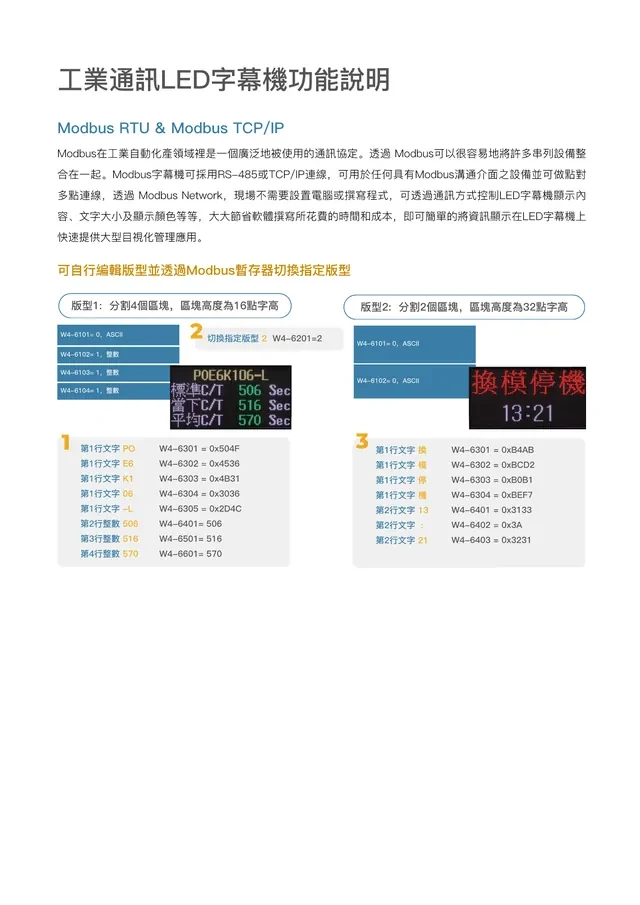

- 可透過暫存器控制顯示內容、字體大小、顏色與顯示特效
- 支援 BIG5 繁體字庫，適合中文現場看板與警示訊息
- 最多可控制 24 個 Word 與 96 個頁面，支援多頁輪播與條件切換
- Master Modbus 模式可主動蒐集 Slave 裝置資訊並輪播顯示
- CSVtoLED 可讀取 CSV / TXT 欄位資料並透過區域網路同步
- 類比輸入可接 DC4-20mA、DC0-10V、PT100、熱電偶，並依上下限切換警報頁面
- 可依專案需求延伸 LINE 發報、雲端監測或 DaqPlatform 管理畫面
Applications
典型應用場景。
- 產線即時產量、達成率、稼動率與異常狀態顯示
- 品質異常、設備故障、工安警示與現場廣播
- 電表、能耗、CO2、噪音與環境品質公開顯示
- 溫度、壓力、流量、轉速、電壓電流等製程參數顯示
- MES / ERP / 資料庫匯出的排程、工單、產量或不良率資訊
- 戶外工地、焚化爐、停車場、倉儲與大型廠區資訊揭示
Supported Protocols
通訊協定與資料來源。
以工業現場常見協定為主，減少額外程式開發與中介設備；實際接線、暫存器與資料格式依現場盤點確認。
Modbus RTUModbus TCPPROFIBUS DPPROFINETMitsubishi MELSEC UDPEtherNet/IPCSV / TXTAnalog Input（DC4-20mA / DC0-10V / PT100 / 熱電偶）
Selection Guide
訂購指南與尺寸對照。
從通訊協定、顯示尺寸、防護等級到字高容量，先把選型條件對齊，再進入報價與現場盤點。

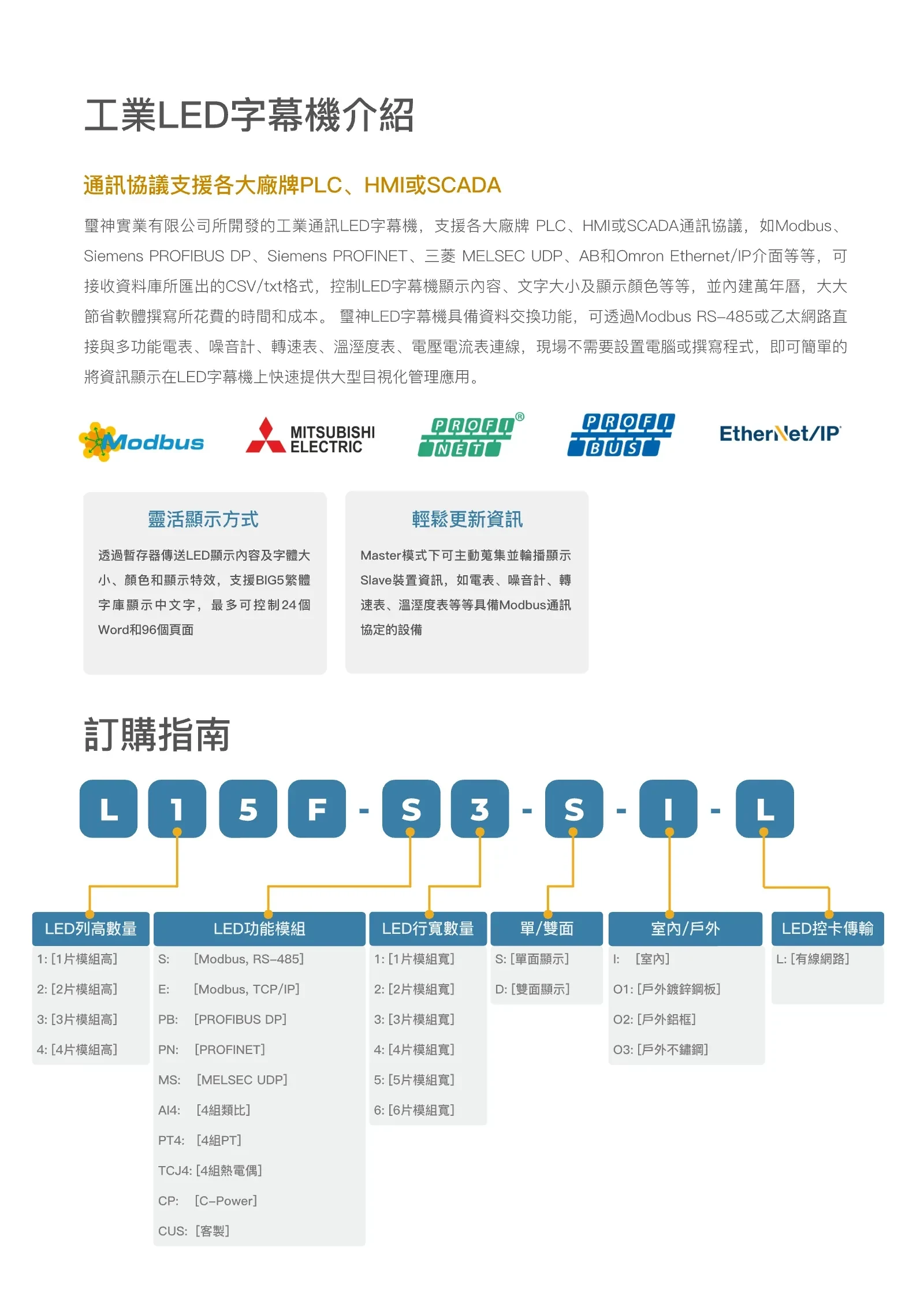

Ordering Code
型號由顯示尺寸、功能模組與安裝條件組成。
依顯示尺寸與通訊介面鎖定料號，再核對防護等級、電源與安裝方式。需要接類比輸入、溫度模組或指定 BIG5 / GBK 字庫時，建議在詢價前一併標註。
Example
L15F-S3SIL
L
LED 系列
工業通訊 LED 字幕機
1-4
列高
1、2、3、4 列高可選
5F / 10F
點距
Pitch 5mm 或 Pitch 10mm
S1-S6
行寬
依顯示字數與安裝空間選擇
S / D
單雙面
單面或雙面顯示
I / O
室內外
室內 IP50、戶外 IP65
L / W
傳輸
有線或無線依專案設計
S
Modbus RS-485
RTU / ASCII 現場設備直連
E
Modbus TCP/IP
乙太網路 Modbus 資料顯示
PB
PROFIBUS DP
西門子 PROFIBUS 場域
PN
PROFINET
PROFINET 工業網路
MS
MELSEC UDP
三菱 PLC Q 系列資料交換
AI4
4 組類比輸入
DC4-20mA / DC0-10V
PT4
4 組 PT 輸入
PT100 / PT1000 溫度
TCJ4
4 組熱電偶
製程溫度顯示
CSV
CSV / TXT
資料檔同步到 LED
CUS
客製
依現場協定與顯示內容評估
Dimensions
尺寸對照表
以下尺寸以室內 Pitch 5mm 系列為主，室外型長寬約各增加 6cm、深度約 15cm；實際外觀與固定方式仍以工程圖與專案確認為準。
字數格式：半形 / 全形 / 行數
| 型號 | 外觀尺寸 | 解析度 | 16 點 | 24 點 | 32 點 | 40 點 | 48 點 | 56 點 |
|---|---|---|---|---|---|---|---|---|
| L15F-S2 | 64 x 20 x 12 cm | 128 x 32 | 16 / 8 / 2 | 10 / 5 / 1 | 8 / 4 / 1 | - | - | - |
| L15F-S3 | 96 x 20 x 12 cm | 192 x 32 | 24 / 12 / 2 | 16 / 8 / 1 | 12 / 6 / 1 | - | - | - |
| L15F-S4 | 128 x 20 x 12 cm | 256 x 32 | 32 / 16 / 2 | 21 / 10 / 1 | 16 / 8 / 1 | - | - | - |
| L15F-S5 | 160 x 20 x 12 cm | 320 x 32 | 40 / 20 / 2 | 26 / 13 / 1 | 20 / 10 / 1 | - | - | - |
| L15F-S6 | 192 x 20 x 12 cm | 384 x 32 | 48 / 24 / 2 | 32 / 16 / 1 | 24 / 12 / 1 | - | - | - |
| L25F-S2 | 64 x 36 x 12 cm | 128 x 64 | 16 / 8 / 4 | 10 / 5 / 2 | 8 / 4 / 2 | 6 / 3 / 1 | 5 / 2 / 1 | 4 / 2 / 1 |
| L25F-S3 | 96 x 36 x 12 cm | 192 x 64 | 24 / 12 / 4 | 16 / 8 / 2 | 12 / 6 / 2 | 9 / 4 / 1 | 8 / 4 / 1 | 6 / 3 / 1 |
| L25F-S4 | 128 x 36 x 12 cm | 256 x 64 | 32 / 16 / 4 | 21 / 10 / 2 | 16 / 8 / 2 | 12 / 6 / 1 | 10 / 5 / 1 | 9 / 4 / 1 |
| L25F-S5 | 160 x 36 x 12 cm | 320 x 64 | 40 / 20 / 4 | 26 / 13 / 2 | 20 / 10 / 2 | 16 / 8 / 1 | 13 / 6 / 1 | 11 / 5 / 1 |
| L25F-S6 | 192 x 36 x 12 cm | 384 x 64 | 48 / 24 / 4 | 32 / 16 / 2 | 24 / 12 / 2 | 19 / 9 / 1 | 16 / 8 / 1 | 13 / 6 / 1 |
| L35F-S2 | 64 x 52 x 12 cm | 128 x 96 | 16 / 8 / 6 | 10 / 5 / 4 | 8 / 4 / 3 | 6 / 3 / 2 | 5 / 2 / 2 | 4 / 2 / 1 |
| L35F-S3 | 96 x 52 x 12 cm | 192 x 96 | 24 / 12 / 6 | 16 / 8 / 4 | 12 / 6 / 3 | 9 / 4 / 2 | 8 / 4 / 2 | 6 / 3 / 1 |
| L35F-S4 | 128 x 52 x 12 cm | 256 x 96 | 32 / 16 / 6 | 21 / 10 / 4 | 16 / 8 / 3 | 12 / 6 / 2 | 10 / 5 / 2 | 9 / 4 / 1 |
| L35F-S5 | 160 x 52 x 12 cm | 320 x 96 | 40 / 20 / 6 | 26 / 13 / 4 | 20 / 10 / 3 | 16 / 8 / 2 | 13 / 6 / 2 | 11 / 5 / 1 |
| L35F-S6 | 192 x 52 x 12 cm | 384 x 96 | 48 / 24 / 6 | 32 / 16 / 4 | 24 / 12 / 3 | 19 / 9 / 2 | 16 / 8 / 2 | 13 / 6 / 1 |
| L45F-S2 | 64 x 68 x 12 cm | 128 x 128 | 16 / 8 / 8 | 10 / 5 / 5 | 8 / 4 / 4 | 6 / 3 / 3 | 5 / 2 / 2 | 4 / 2 / 2 |
| L45F-S3 | 96 x 68 x 12 cm | 192 x 128 | 24 / 12 / 8 | 16 / 8 / 5 | 12 / 6 / 4 | 9 / 4 / 3 | 8 / 4 / 2 | 6 / 3 / 2 |
| L45F-S4 | 128 x 68 x 12 cm | 256 x 128 | 32 / 16 / 8 | 21 / 10 / 5 | 16 / 8 / 4 | 12 / 6 / 3 | 10 / 5 / 2 | 9 / 4 / 2 |
| L45F-S5 | 160 x 68 x 12 cm | 320 x 128 | 40 / 20 / 8 | 26 / 13 / 5 | 20 / 10 / 4 | 16 / 8 / 3 | 13 / 6 / 2 | 11 / 5 / 2 |
| L45F-S6 | 192 x 68 x 12 cm | 384 x 128 | 48 / 24 / 8 | 32 / 16 / 5 | 24 / 12 / 4 | 19 / 9 / 3 | 16 / 8 / 2 | 13 / 6 / 2 |

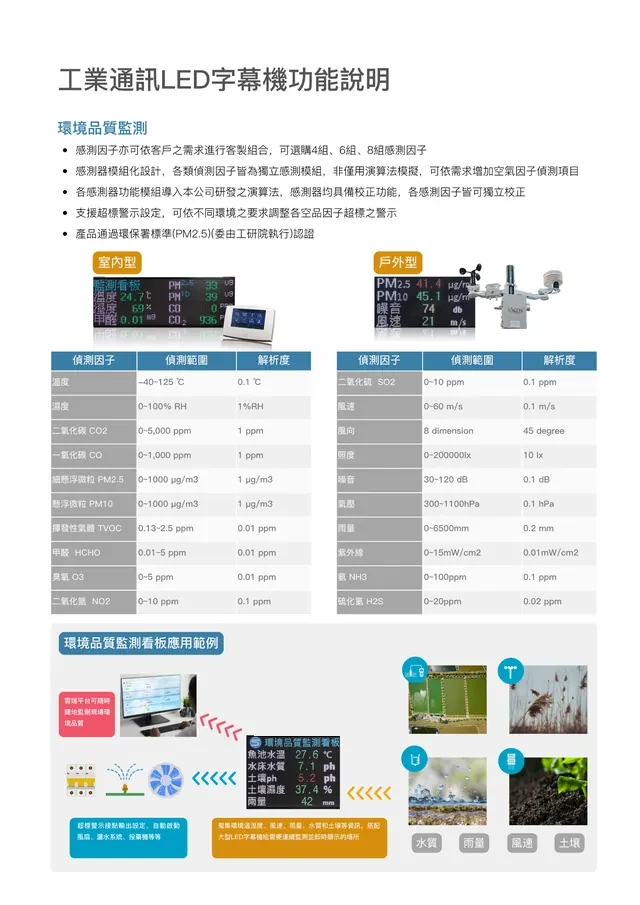

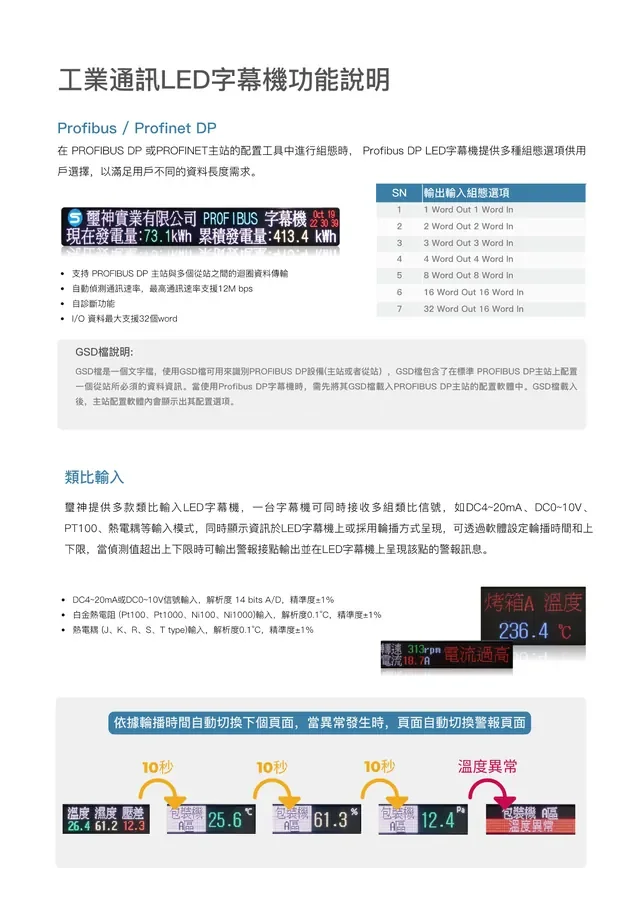

SVG Catalog
型錄圖面
8 頁原始 SVG 型錄已整合到網頁，可放大檢視訂購指南、尺寸對照、產品規格與場域案例。
Field Cases
實際應用案例。
從射出、沖壓、食品加工、造紙到能源與環境監測，LED 字幕機讓現場數據成為全員可見的管理訊號。

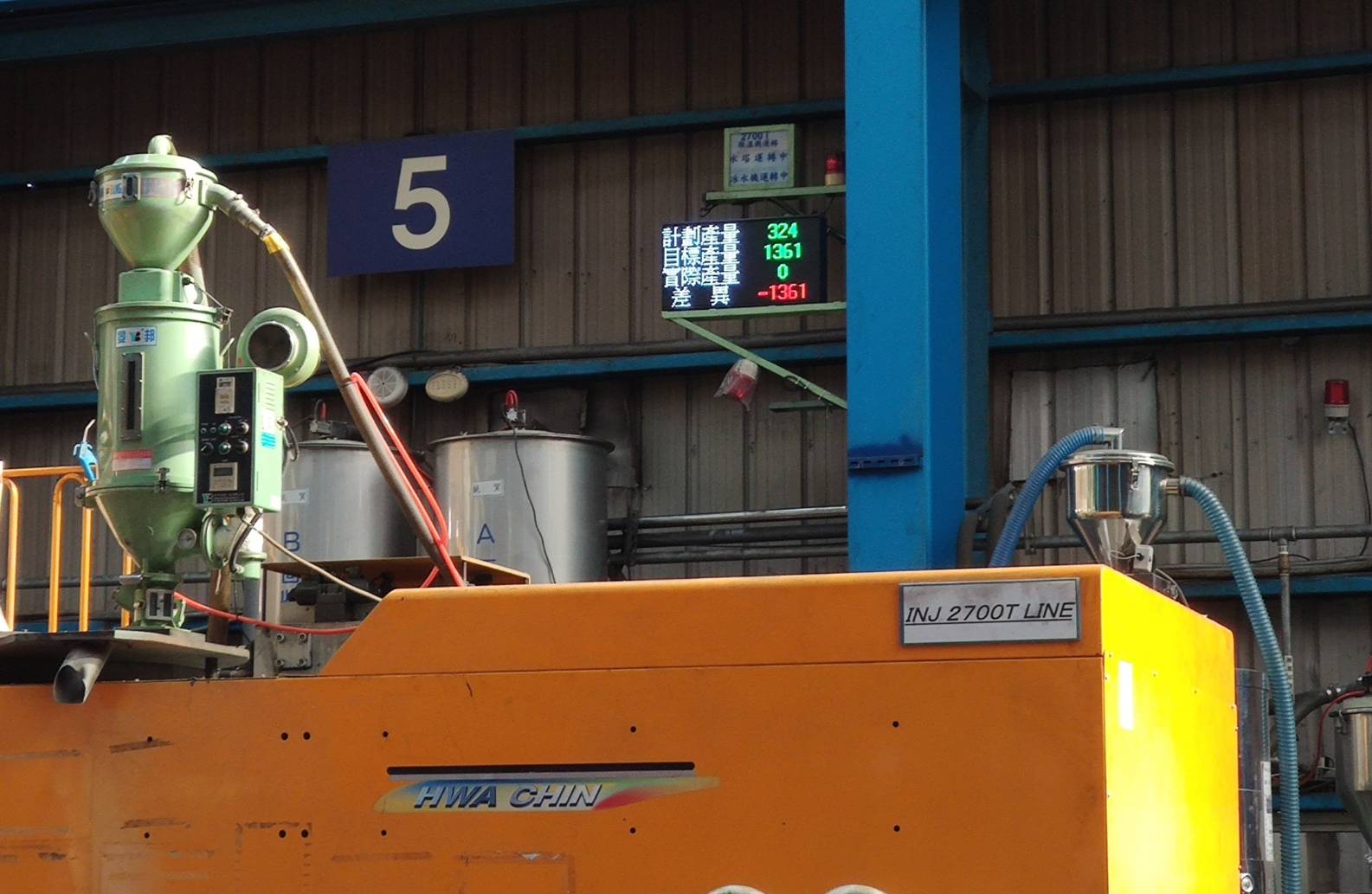

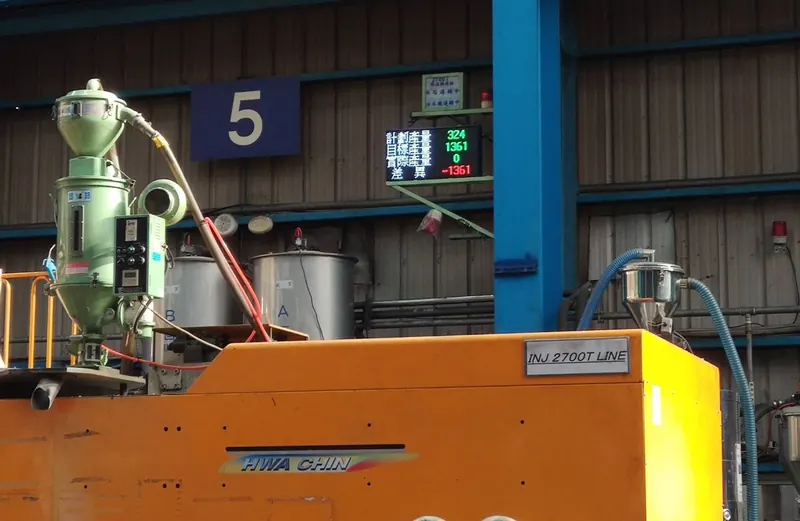

射出機產線即時狀態看板
機台動態上牆，異常不用逐台查。
射出成型機台分散在產線兩側，現場人員常需要逐台確認狀態。透過 Modbus TCP/IP 接入後，字幕機可即時顯示運轉、待機與異常資訊，讓走道視角也能掌握現場。
機台狀態Modbus TCP/IP走道可視
ABB 設備產線可視化管理
工業協定直連，設備狀態同步給現場。
自動化產線設備狀態若只停留在控制端，現場與主管容易產生資訊落差。透過 PROFIBUS DP 將設備訊號轉為字幕機畫面，操作員與管理者可用同一份現場資訊判斷狀態。
ABB 設備PROFIBUS DP狀態顯示

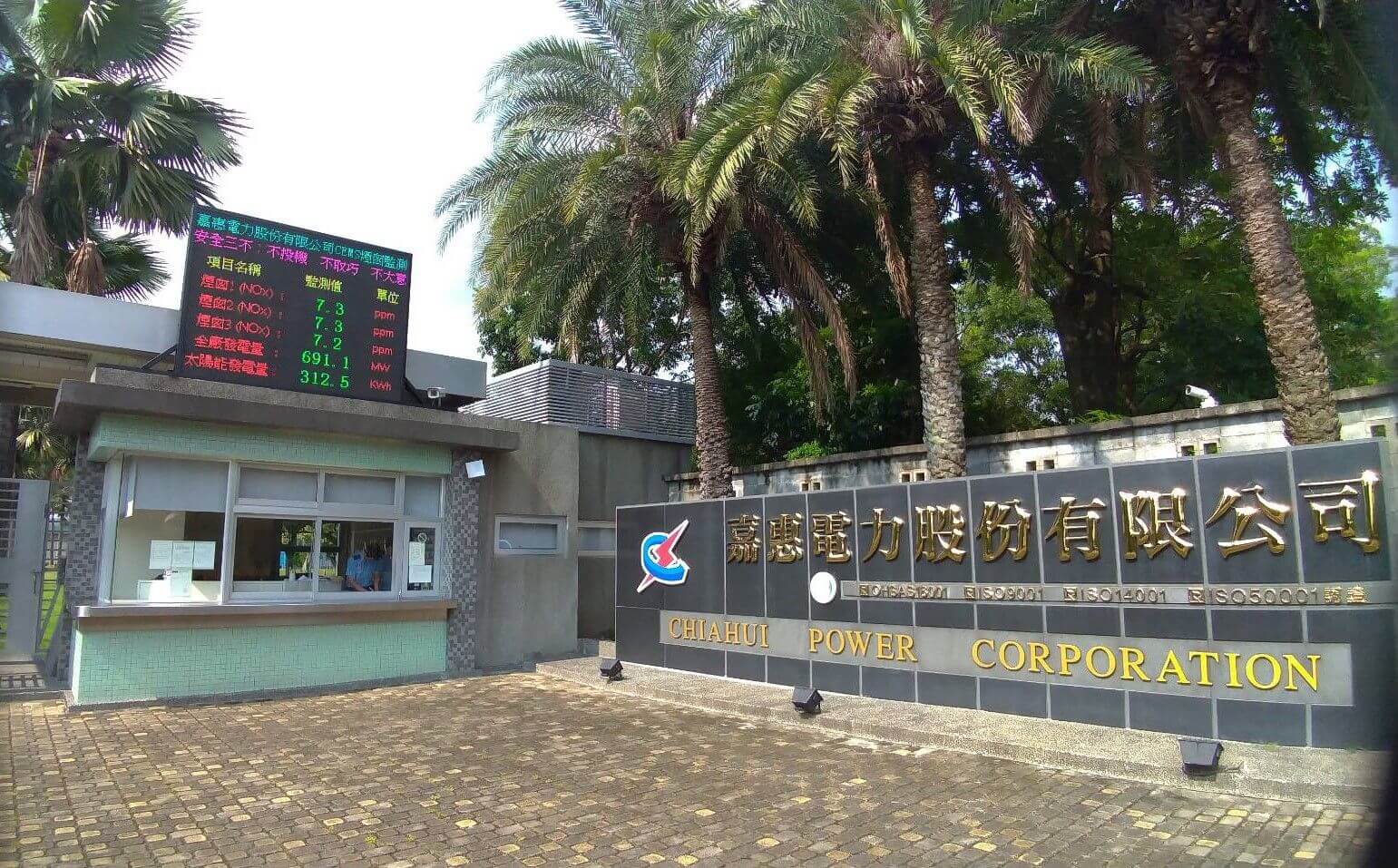

電力場域設備參數顯示
分散設備的關鍵讀值，回到現場看板。
電力廠區設備分散，控制室與現場距離遠，巡檢人員不容易即時掌握電氣參數。透過 Modbus TCP/IP 串接後，關鍵數值可直接顯示於現場字幕機，降低往返確認的負擔。
電氣參數Modbus TCP/IP巡檢輔助

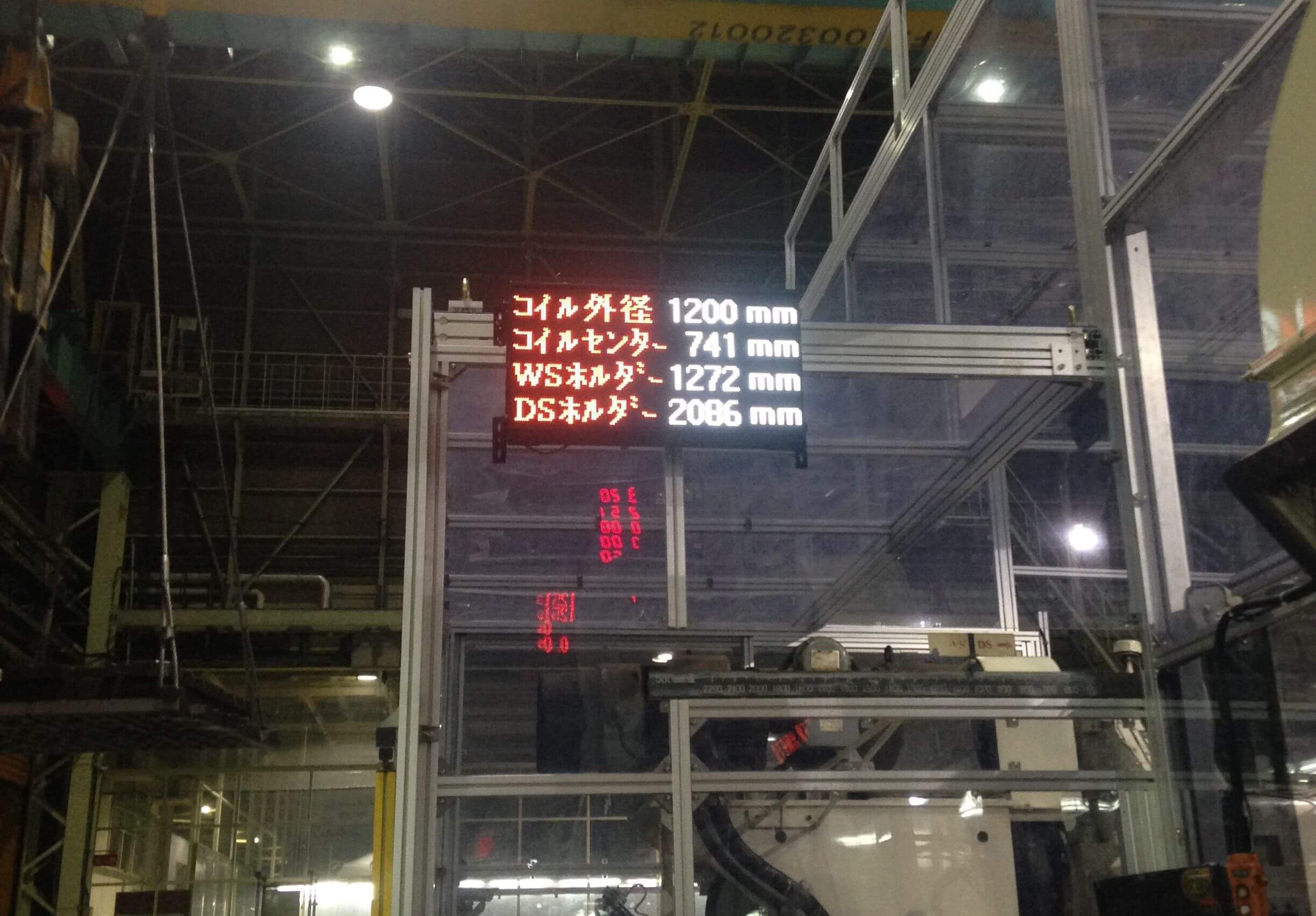

汽車沖壓廠現場節拍顯示
把沖壓節奏與異常訊息放到產線前端。
沖壓現場節奏快，操作員需要快速知道設備狀態、產量與停機訊息。LED 字幕機安裝在產線視線範圍內，讓節拍、工單或告警訊息不再只停留在控制箱內。
沖壓產線生產節拍現場告警

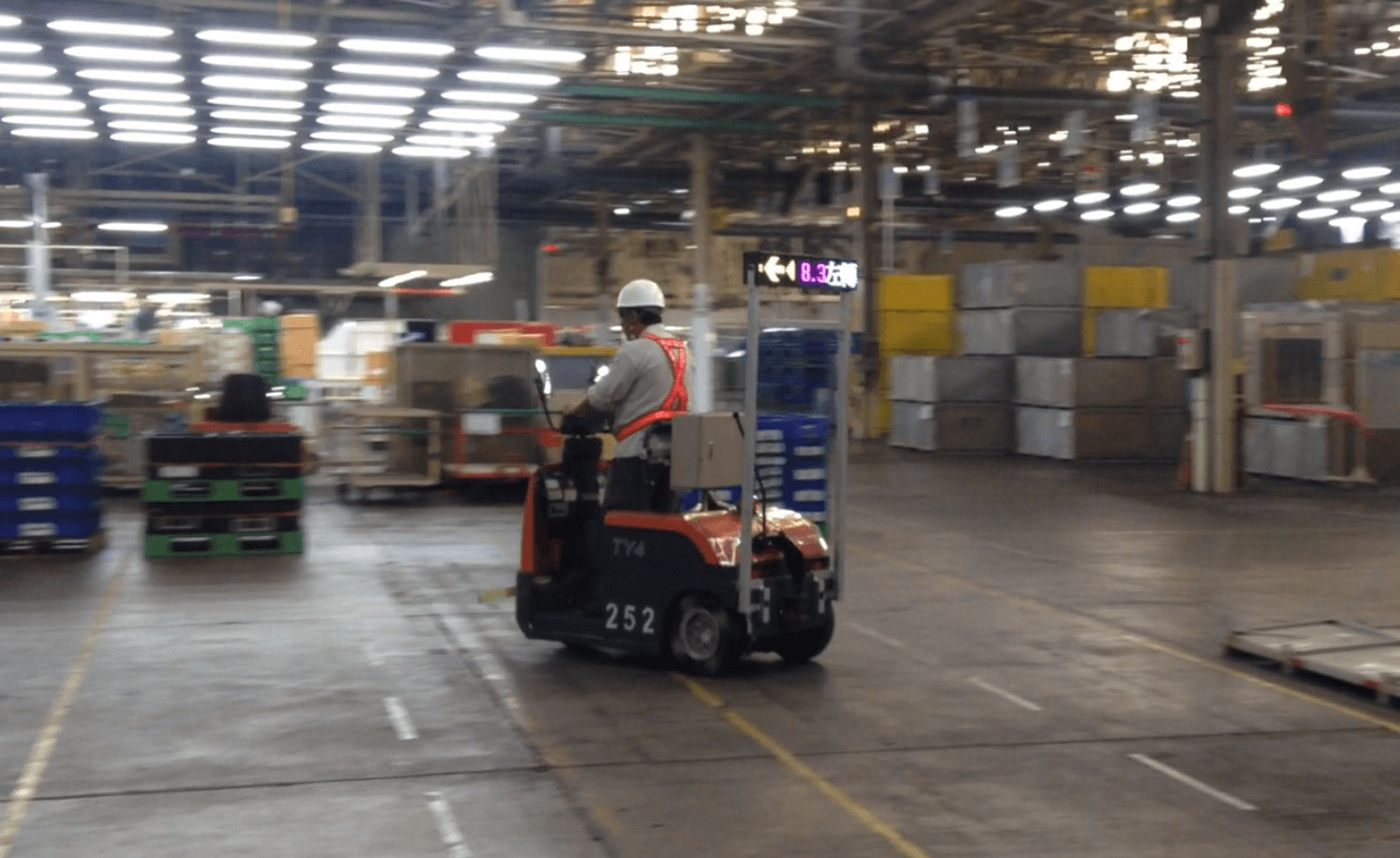

汽車組裝線車速即時可視化
線速上牆，站點即可確認節奏。
汽車組裝主線各工站需要同步掌握輸送帶節拍。字幕機讀取現場車速訊號後，將線速與班別目標顯示在工站上方，操作員不必離開站點查詢即可確認當前狀態。
車速顯示組裝線班別目標

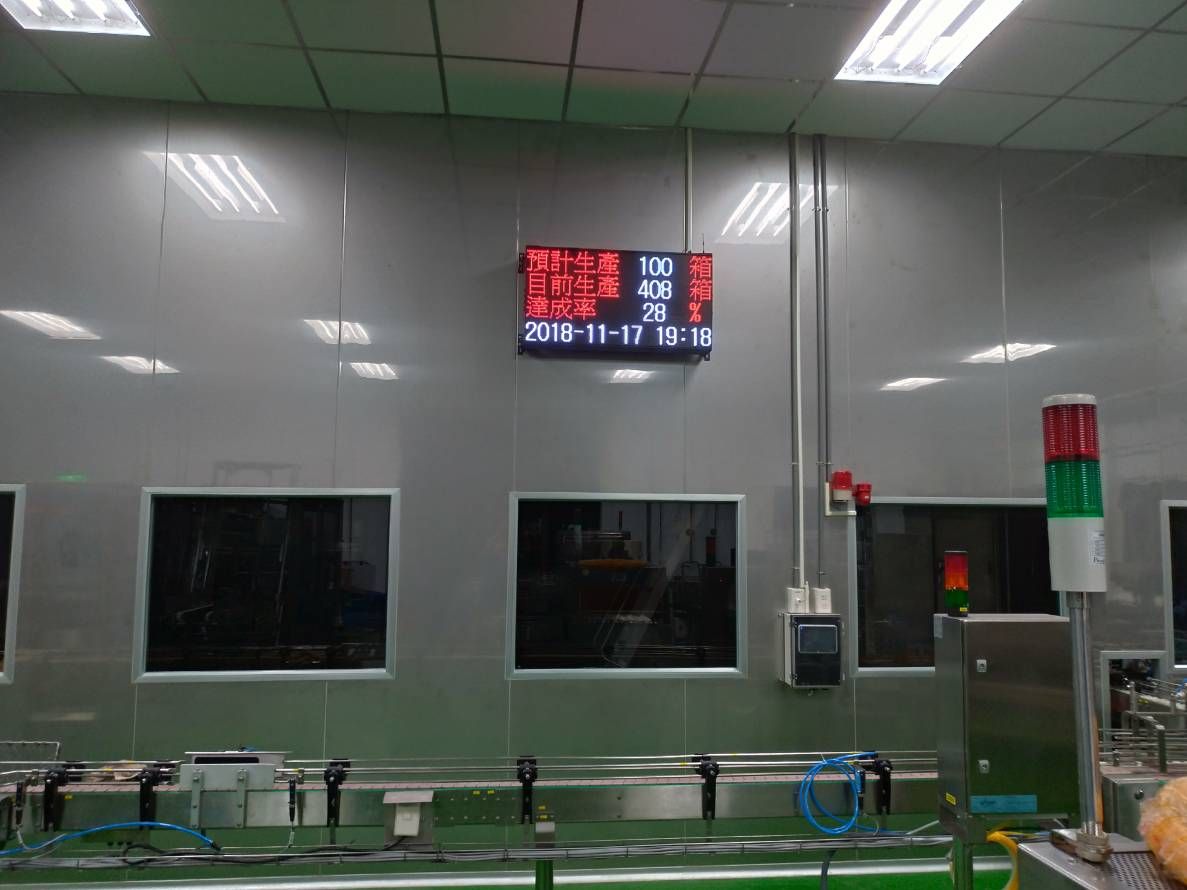

食品加工製程參數顯示
關鍵參數上牆，品管現場即可確認。
食品加工線需要穩定追蹤溫度、轉速與計數等製程參數。Modbus RTU 字幕機可接收設備暫存器資料，將讀值顯示於產線上方，協助品管與操作員同步確認狀態。
食品加工Modbus RTU製程讀值

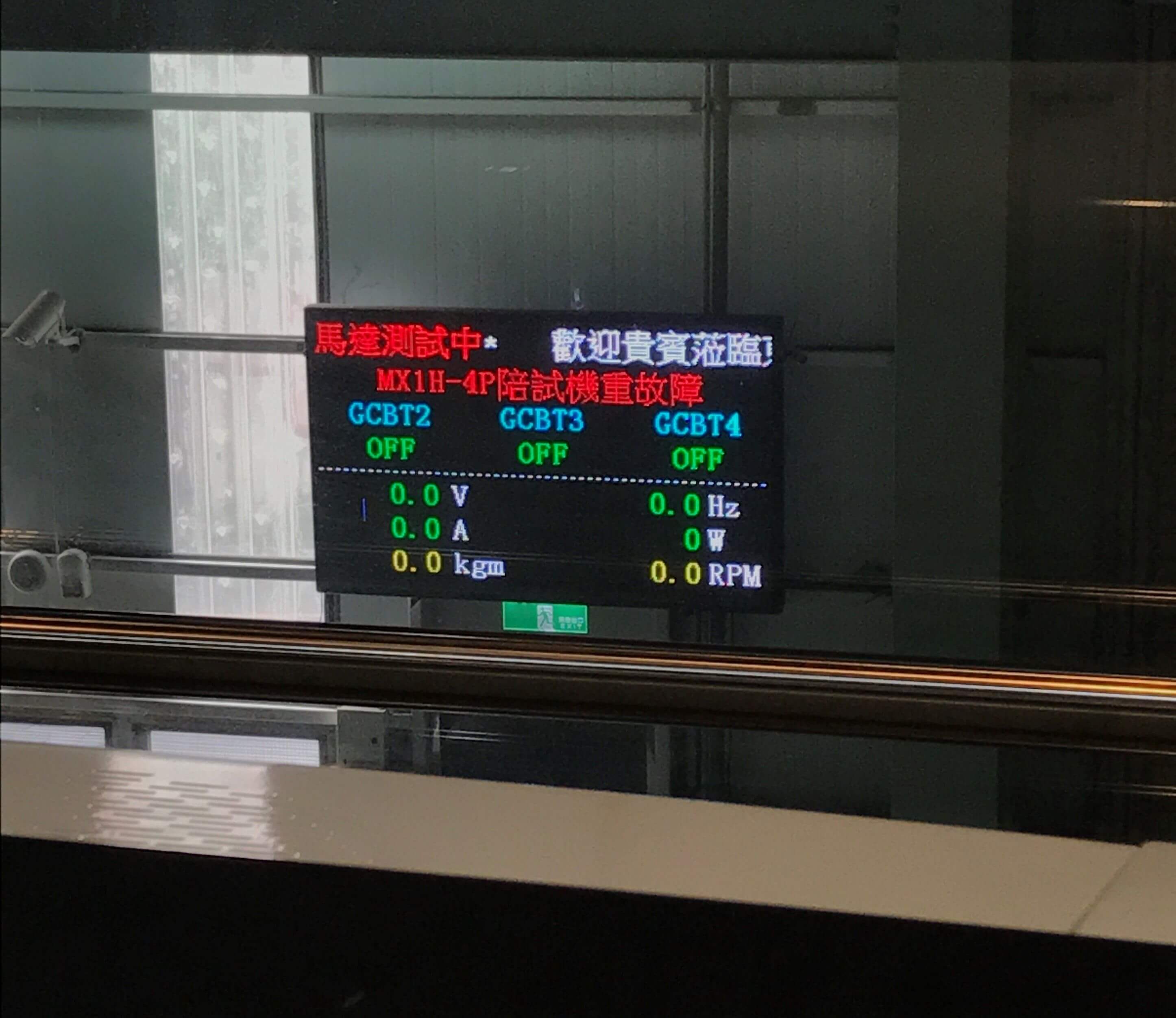

馬達測試實驗室即時讀值看板
測試數據直接顯示，方便現場比對。
馬達測試過程中，轉速、電流或測試狀態需要被測試人員與觀察人員同步看見。透過 Modbus TCP/IP 顯示到 LED 字幕機，讓讀值不只留在設備螢幕上。
測試讀值Modbus TCP/IP實驗室看板

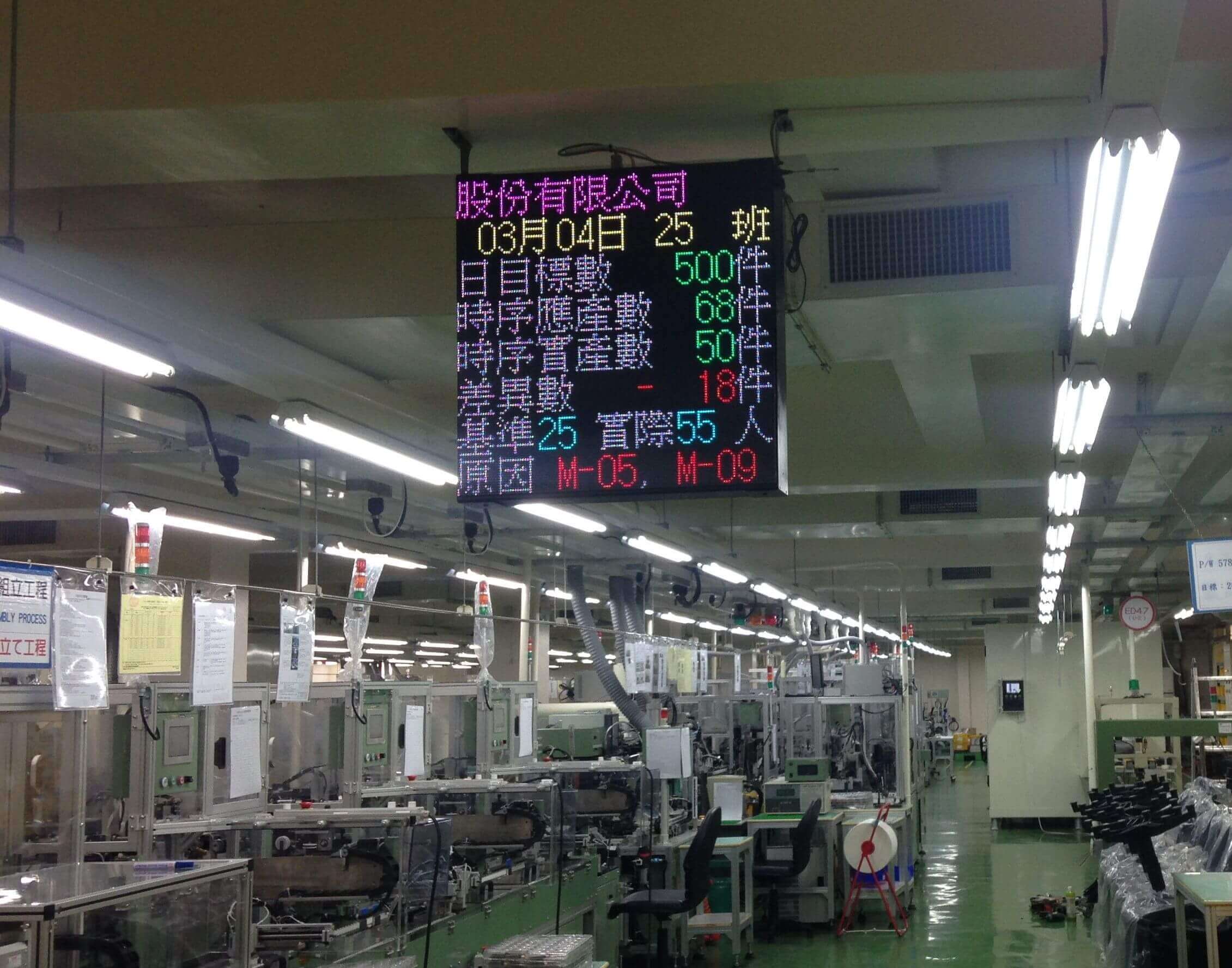

電子零件組裝廠現場資訊看板
把組裝現場的狀態與提示集中呈現。
電子零件組裝線站點多、作業節奏細，現場資訊若分散在紙本或小螢幕上，容易漏看。LED 字幕機可將工單、狀態或提示放到共用視線中，提升現場同步性。
電子組裝工單提示共用視線

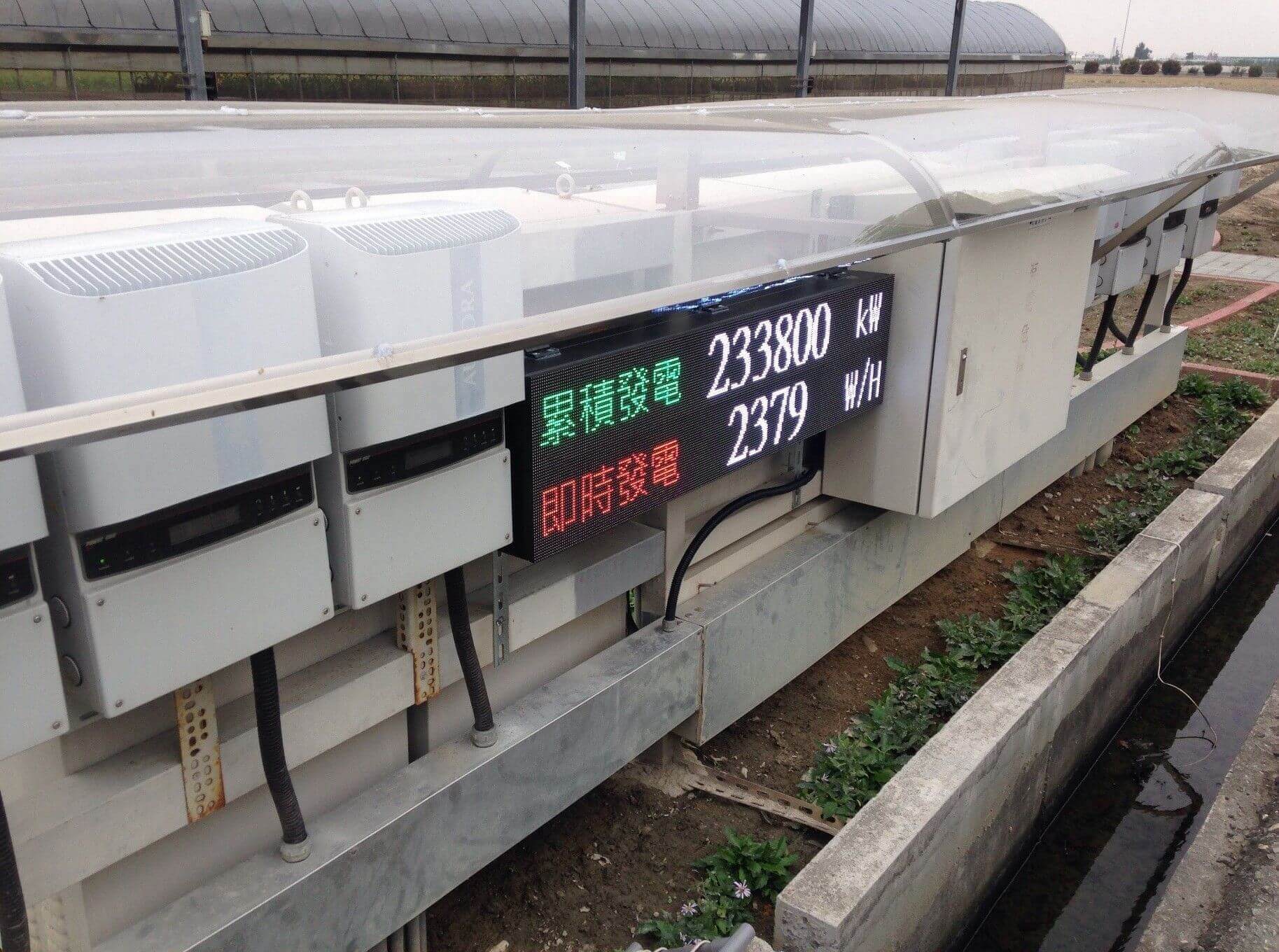

太陽能發電 Master Modbus 看板
主動輪詢設備，發電資訊直接輪播。
太陽能場域常有多個逆變器、電表或監測設備，資料若只在各設備端顯示不易集中掌握。Master Modbus 字幕機可主動讀取 Slave 資訊並輪播，讓現場快速查看發電相關數據。
太陽能Master Modbus多設備輪播

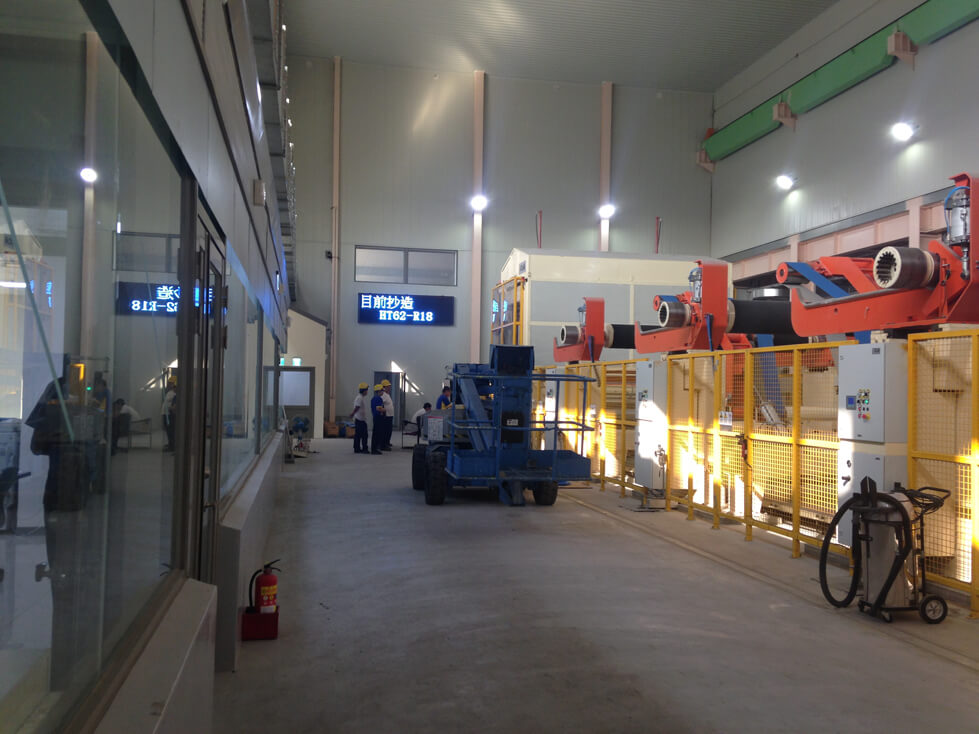

造紙廠 CSV 生產資訊上牆
資料表更新，現場看板同步刷新。
造紙廠既有系統常以 CSV 或 TXT 匯出生產資訊，現場若要重新開發通訊程式成本高。CSVtoLED 可讀取指定檔案欄位並同步到字幕機，讓排程與數值直接上牆。
CSV/TXT造紙廠資料同步

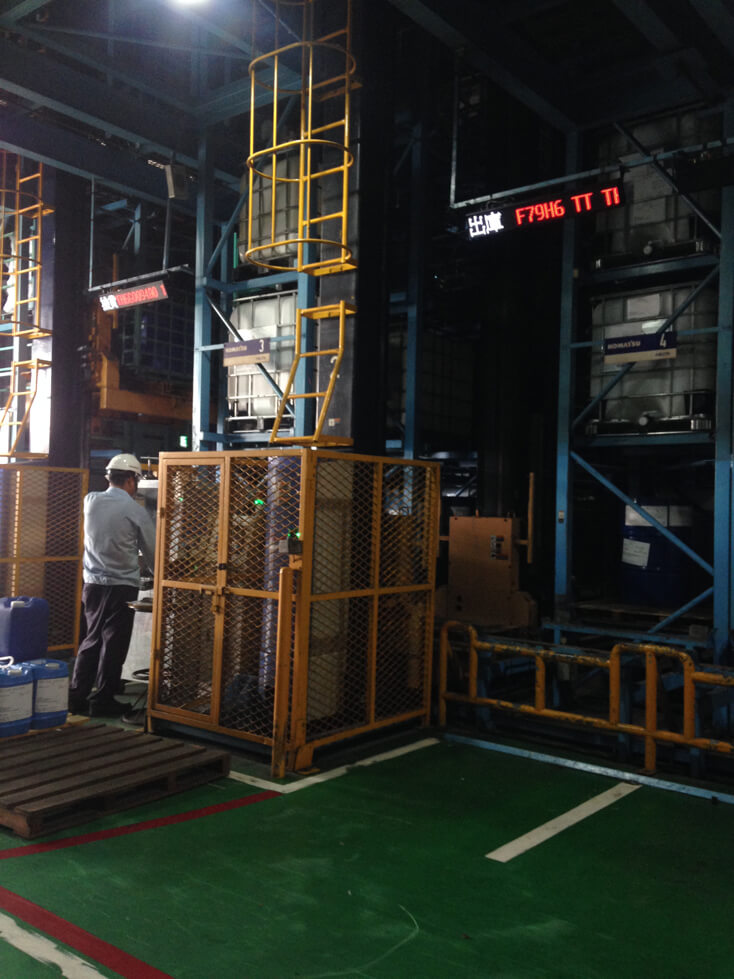

自動倉儲設備狀態顯示
倉儲動線中的設備狀態，一抬頭就能確認。
自動倉儲設備運作範圍大，現場人員不一定能靠近控制端確認狀態。透過 Modbus TCP/IP 將設備資訊顯示於通道或管制區，協助倉儲人員快速掌握運行狀態。
自動倉儲設備狀態通道顯示

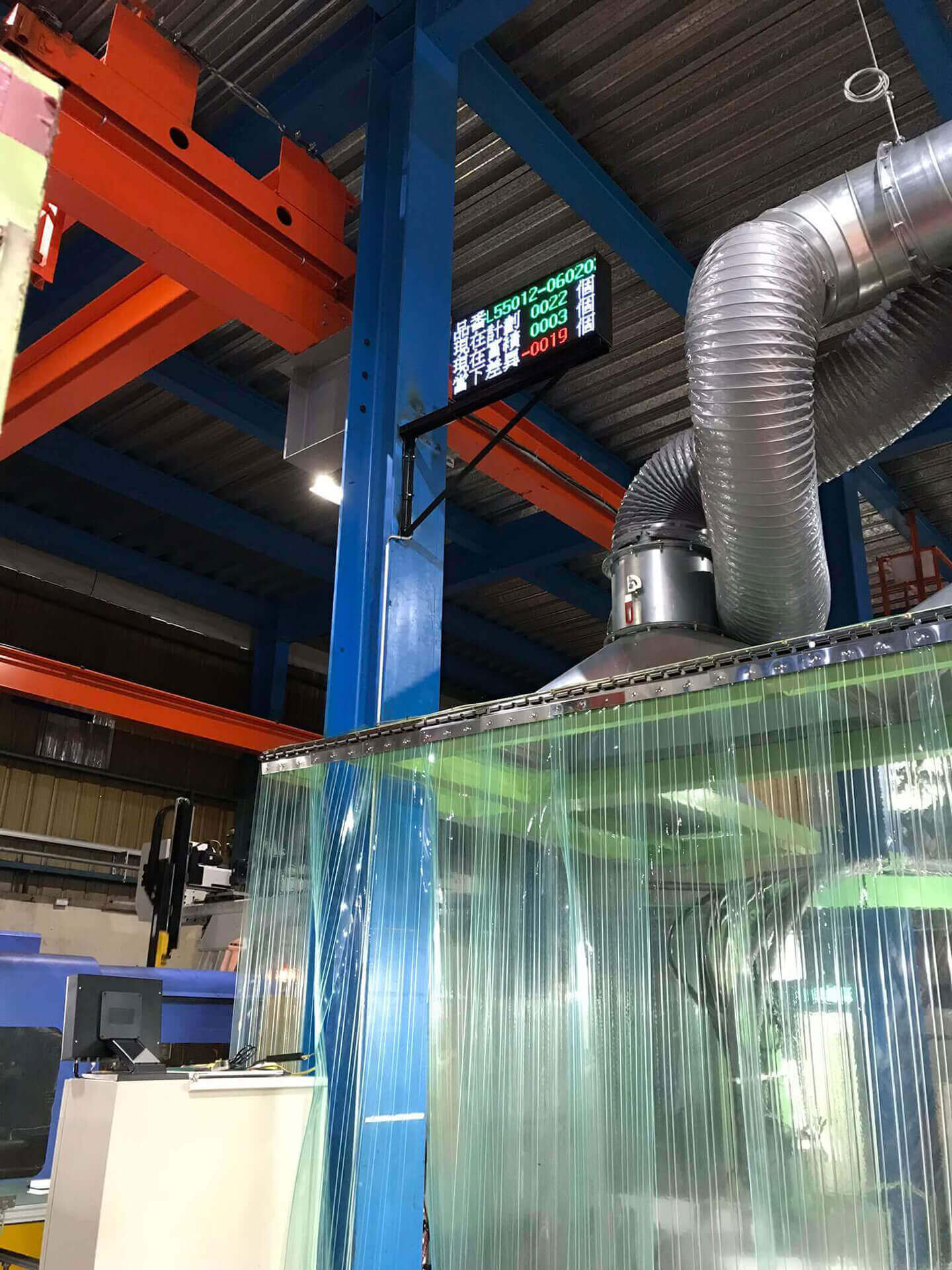

汽車零組件產線 Modbus 看板
產線讀值與訊息集中到同一塊看板。
汽車零組件產線常同時有加工、檢測與搬運節點，狀態資訊容易分散。Modbus RTU 字幕機可接收現場設備資料，將關鍵讀值與提示集中呈現給產線人員。
汽車零組件Modbus RTU產線提示

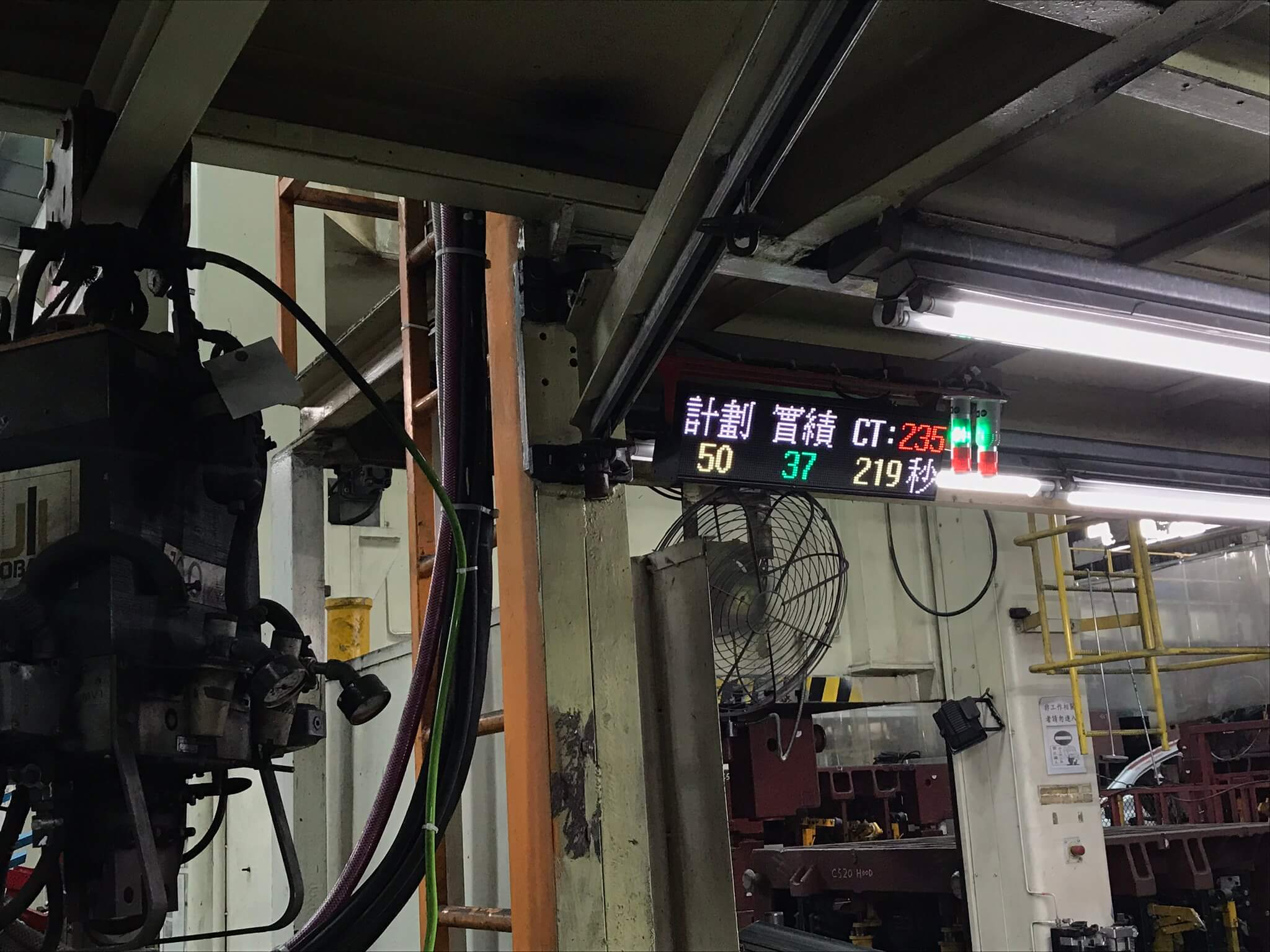

沖壓廠三菱 PLC 字幕機應用
三菱 PLC 訊號直接轉成現場看板。
沖壓設備以三菱 PLC 控制時，現場若要顯示產量、狀態或警示，常需要額外介面。MELSEC UDP 字幕機可對應既有控制系統，將現場訊號轉為可讀資訊。
三菱 PLCMELSEC UDP沖壓設備

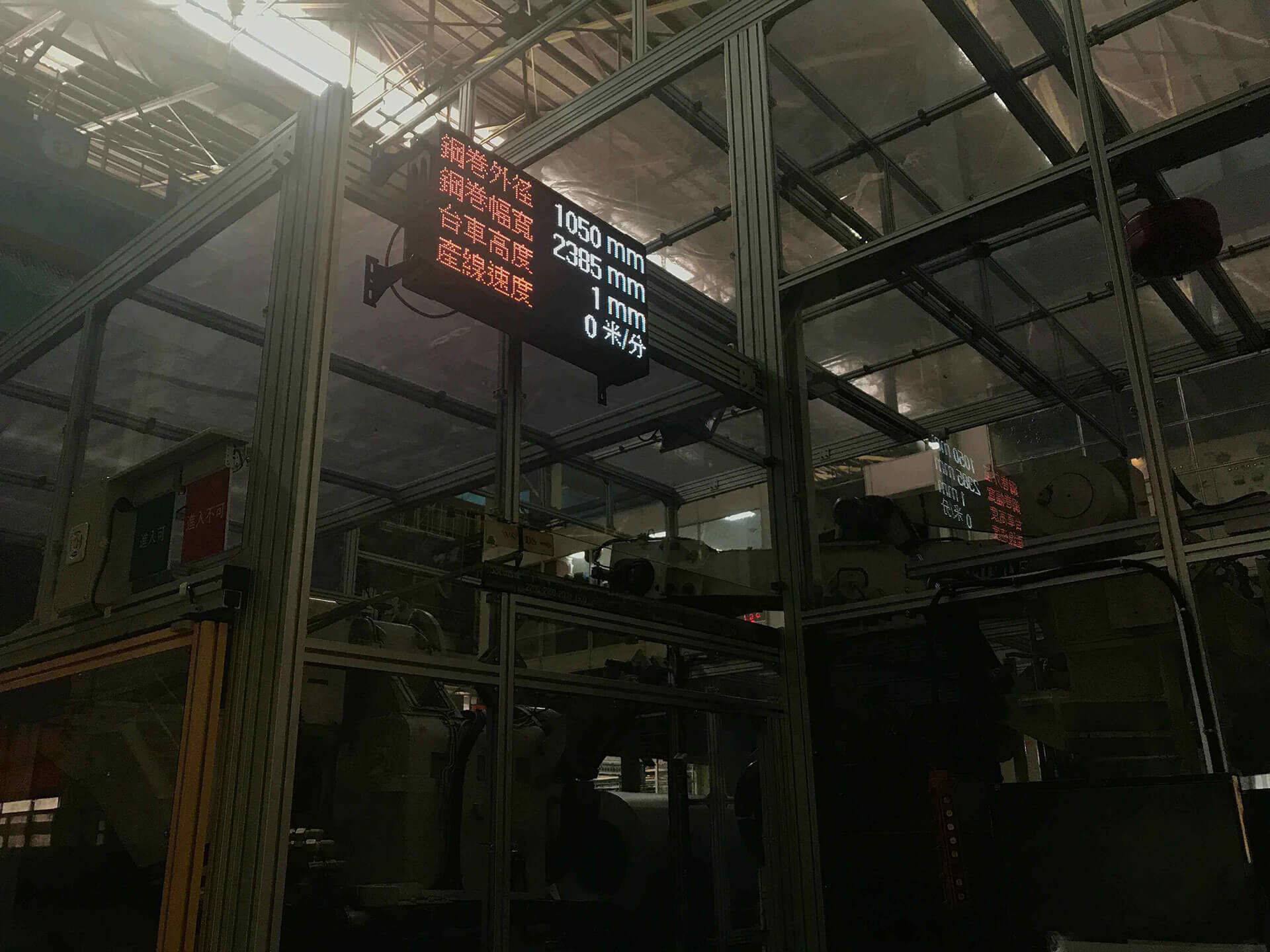

沖壓廠產線訊息顯示延伸案
同類產線可依站點延伸不同顯示內容。
不同沖壓站點關心的資訊不完全相同，有些看產量，有些看狀態或警示。字幕機可依 PLC 資料與站點需求配置顯示內容，讓每段產線看到對應訊息。
站點顯示MELSEC UDP產量警示

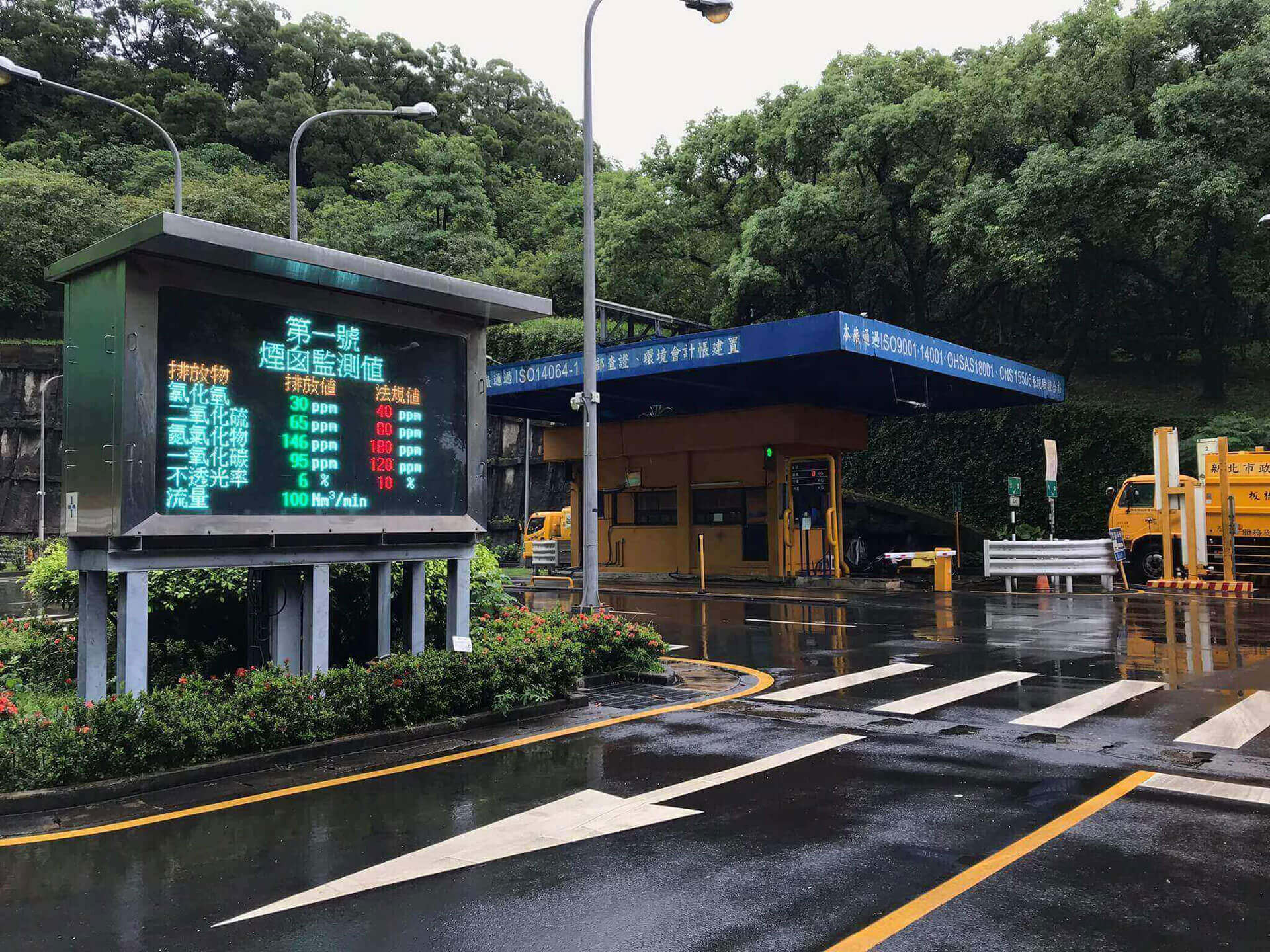

焚化爐現場監測字幕機
環境與設備讀值，集中顯示給現場人員。
焚化爐場域需要持續看見設備與環境監測數據，資訊若只在控制室內，現場處置不夠直覺。Modbus TCP/IP 字幕機可把關鍵讀值顯示在作業區域，支援巡查與值班判斷。
焚化爐環境監測Modbus TCP/IP

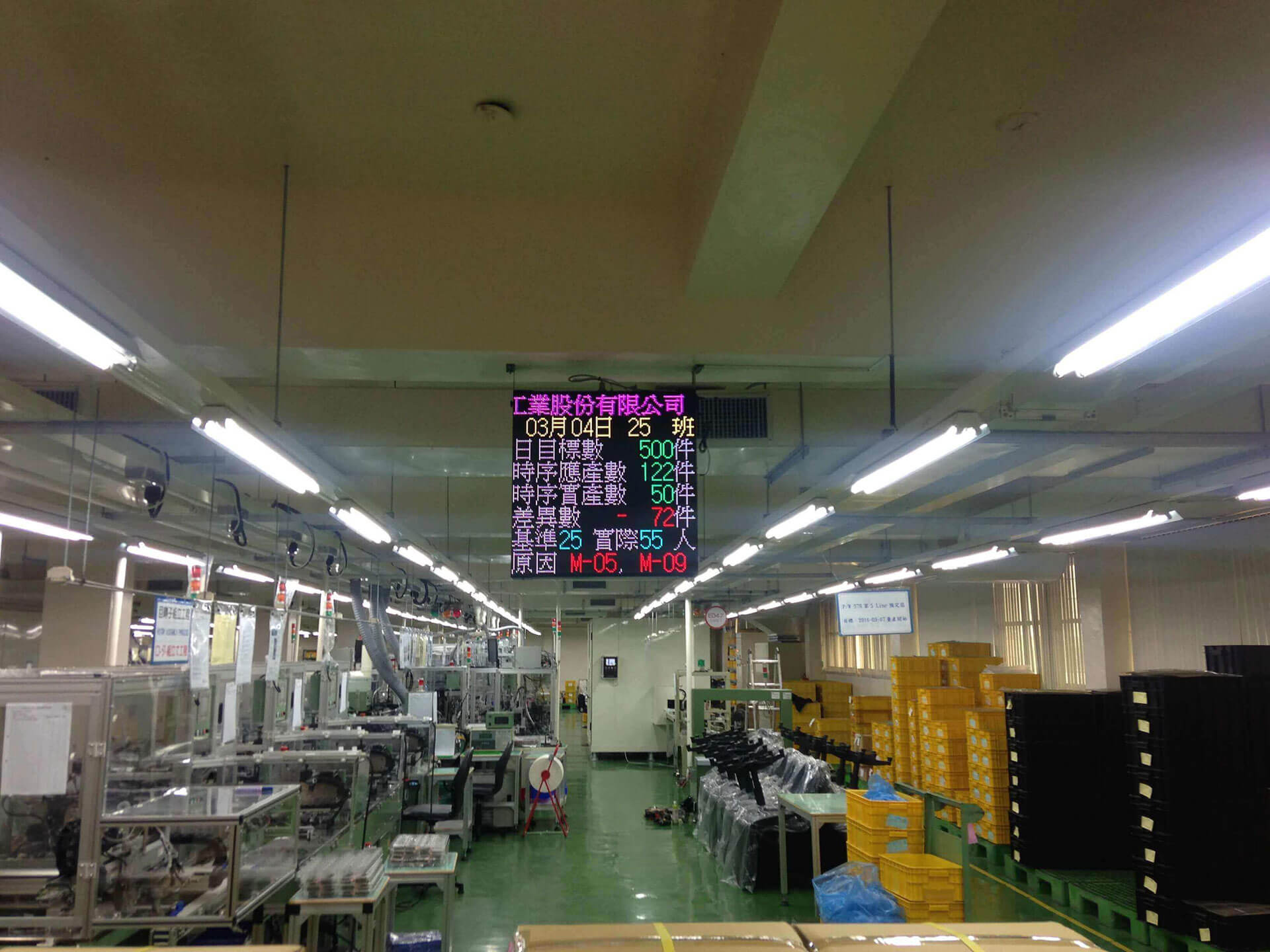

汽車零組件 Modbus RTU 現場看板
把設備訊號轉成產線共同語言。
汽車零組件加工現場設備多、站點分散，口頭回報容易有落差。Modbus RTU 字幕機可接收現場設備訊號，將狀態與讀值顯示在共用位置，方便班組同步。
加工現場Modbus RTU班組同步

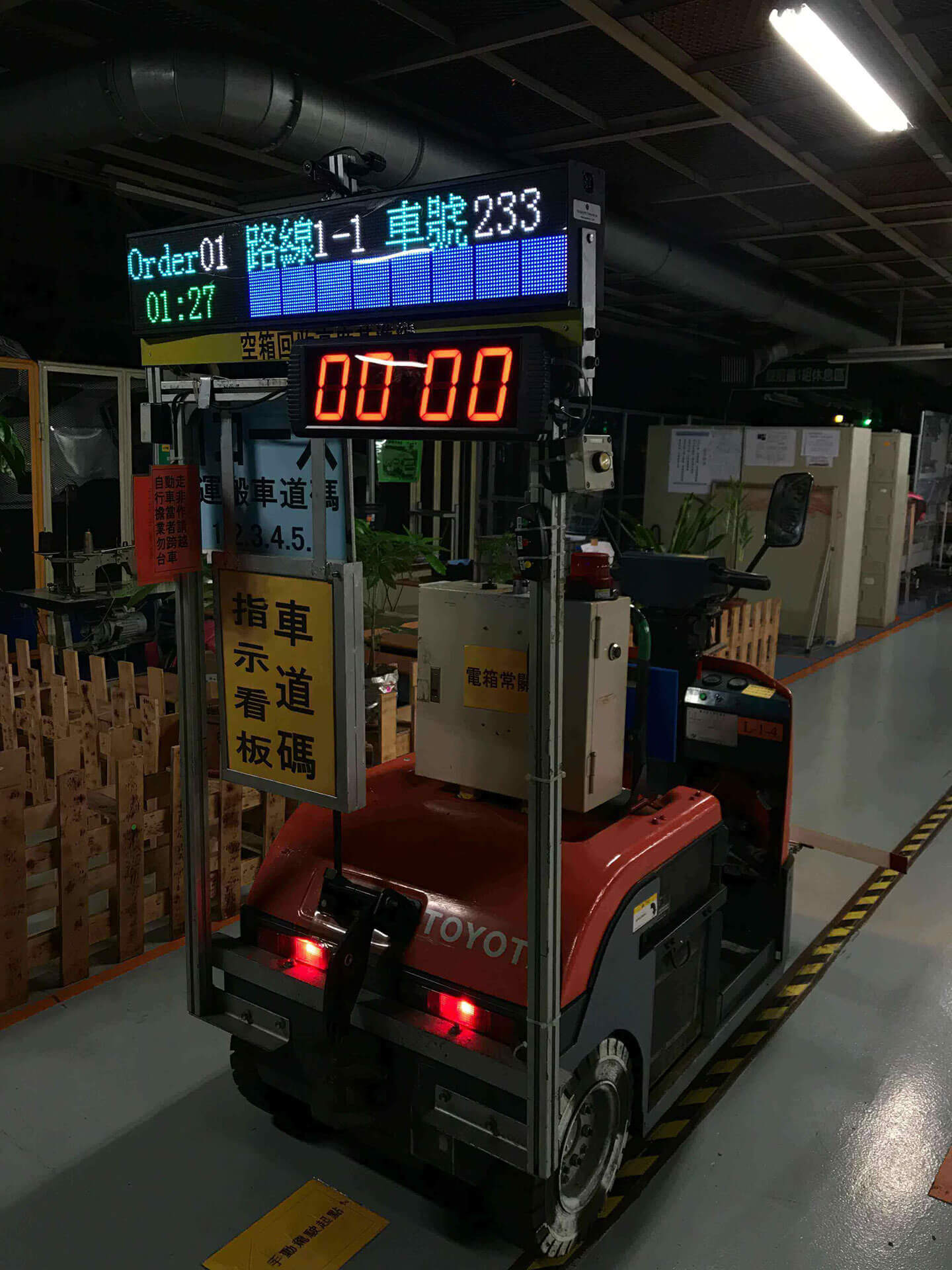

無線 Zigbee 通訊字幕機
不易拉線的場域，也能建立現場顯示點。
部分場域受限於距離、動線或施工條件，不適合重新佈設通訊線。無線 Zigbee 字幕機可作為分散式顯示節點，將指定訊息呈現在需要被看見的位置。
Zigbee無線通訊分散顯示

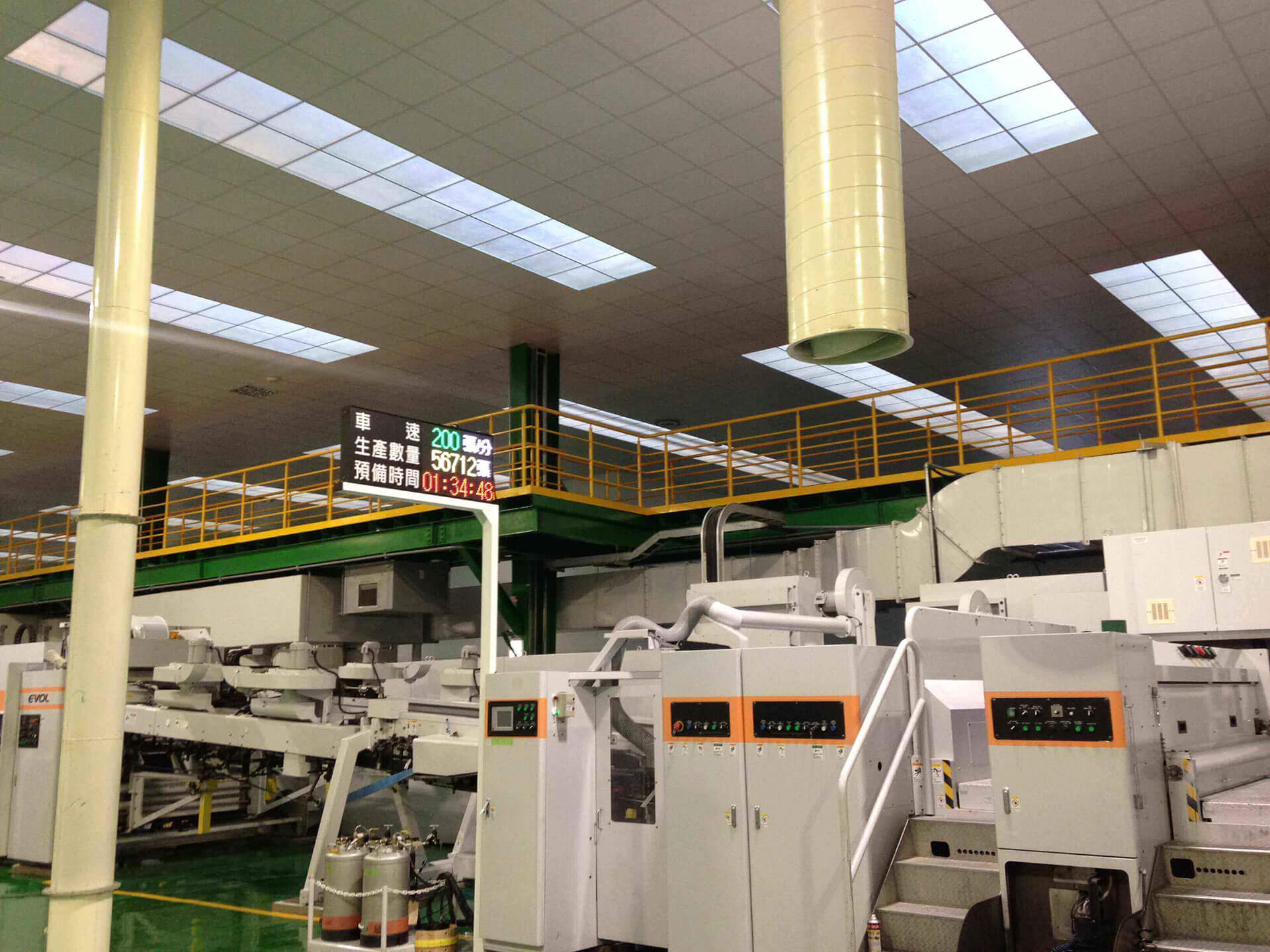

造紙業類比輸入字幕機
類比訊號直接顯示，不必先進電腦。
造紙製程中的溫度、壓力或流量等類比訊號，若只在儀表端顯示，主管與操作員不易同步掌握。類比輸入字幕機可將訊號轉為大型數值看板，方便現場巡查。
類比輸入製程參數大型讀值

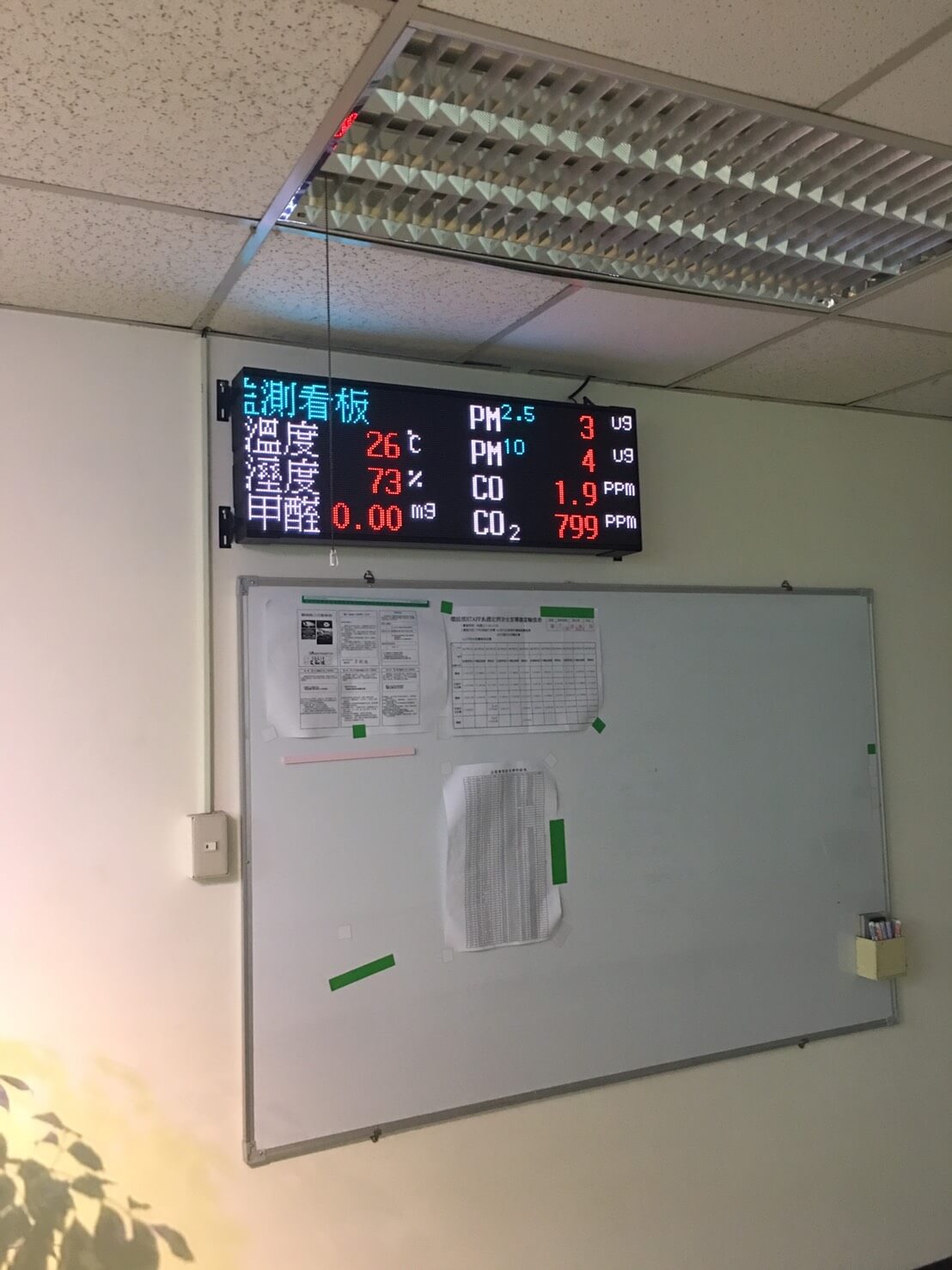

汽車組裝廠室內空氣品質看板
把空氣品質變成現場可見資訊。
大型組裝廠區人員多、作業區域廣，空氣品質讀值若只在管理端保存，現場不容易即時理解環境狀態。空氣品質字幕機可顯示溫濕度、PM 與噪音等資料，支援日常管理。
IAQ環境品質組裝廠區
