技術資源

型錄、文件與導入步驟，
都在這裡。

下載產品型錄、了解導入流程與安裝方式，也可以直接開始規劃您的平台。實際規格與施工方式，依現場盤點與專案確認。

型錄與文件

產品型錄，線上翻閱或下載。

  • A6.LED

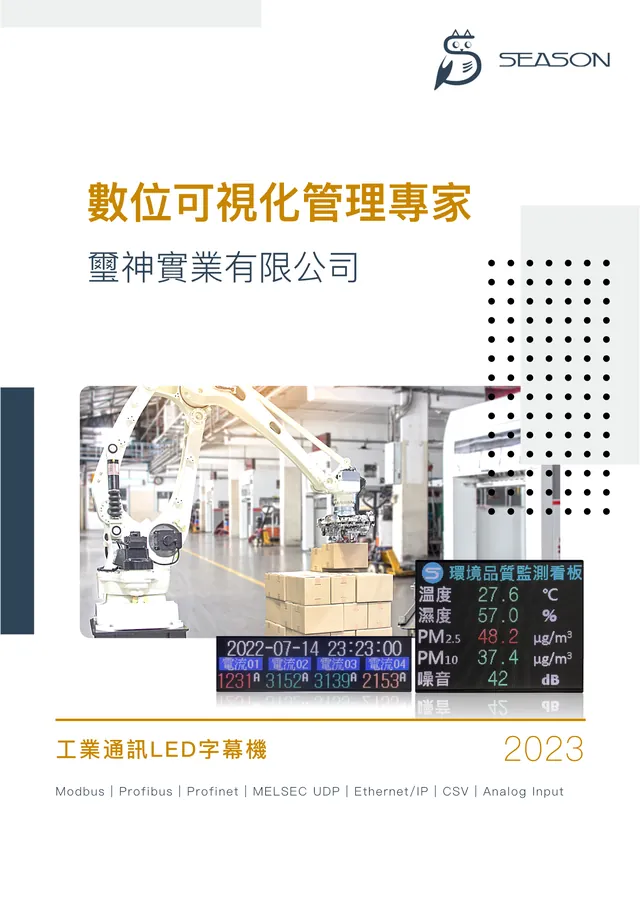

    工業通訊 LED 字幕機 2023 型錄

    版本
    2023 年版
    頁數
    8 頁
    格式
    PDF・12.0 MB

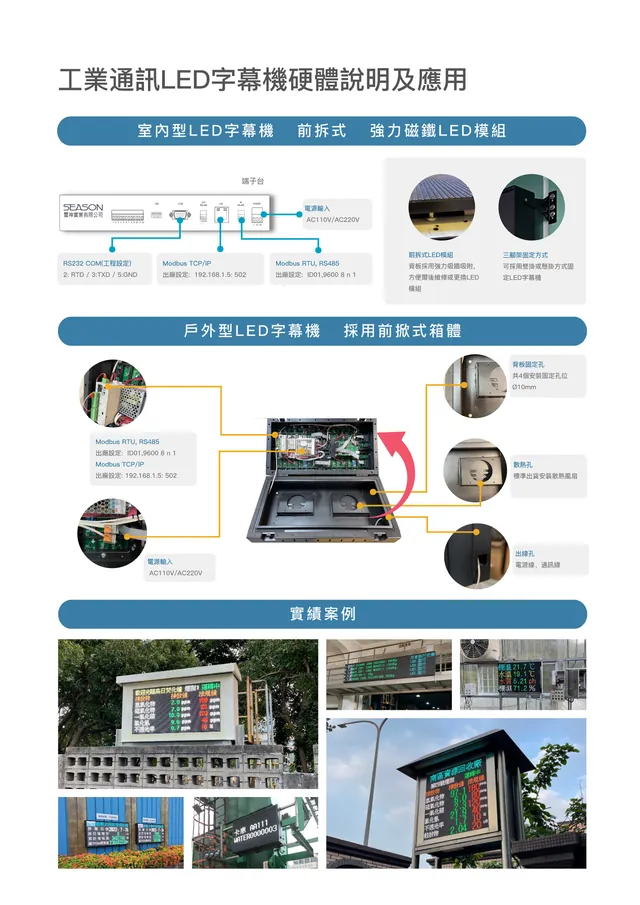

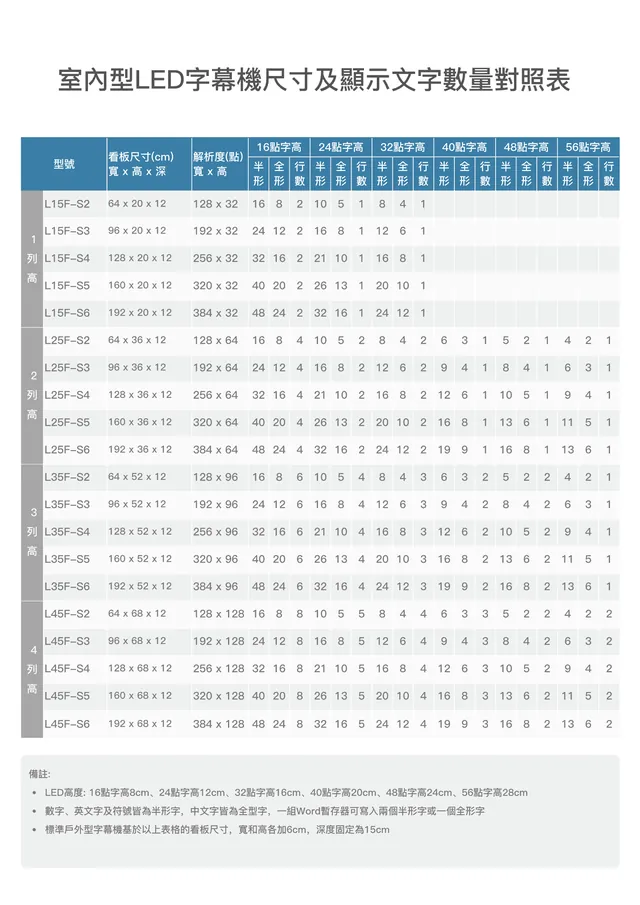

    2023 年型錄原頁（部分內容為當時資訊）
    網站版已蓋掉目前不提供的選配說明。

    下載 PDF線上翻閱

導入流程

從規劃草稿到上線，五個步驟。

  1. 規劃草稿用「規劃您的平台」整理設備、訊號與要看的人，帶走一份草稿。
  2. 現場條件確認到現場確認訊號、網路、距離、電源與停機時段。
  3. 訊號與硬體配置依盤點結果決定接入方式與邊緣硬體。
  4. 平台畫面設定在 A6Platform 建立站點、設備、告警、報表與權限。
  5. 告警與報表上線確認告警門檻、通知對象與報表內容後上線。

如果手邊有，帶上這三項就很好。

  • 現場或設備類型，以及目前的資料來源。
  • 一個最想改善的情境，或現有畫面與報表的問題。
  • 預計使用者、場域數量與既有系統窗口。

施工與範圍

  • 停機或停電需求：於盤點時確認。
  • 接線與安裝在現場盤點確認後，由具資格的人員依現場安全規範施工。請勿自行開啟控制盤或配電盤，也不要自行改接線路。

安裝方式

訊號怎麼接，先看原理。

以下為各模組常見的接入方式；實際做法、測點位置與施工分工，於現場盤點時確認。

Box、Node 與 Gateway 連接 PLC、感測器及電表，在現場整理資料。以下為既有硬體，搭配方式與支援範圍依專案確認。

開關或計數器接點乾接點

機台每完成一次動作，開關或計數器的接點會開合一次，邊緣設備把每次開合計成一筆。

你可以先準備

  • 機台型號與外觀照片
  • 目前計數器或計數顯示位置的外觀照片

盤點時確認

  • 接點位置與型式
  • 每次訊號代表幾件

PLC 備用輸出PLC DO

在 PLC 程式中，每完成一件就從一個備用的輸出點送出訊號，再由邊緣設備接收。

你可以先準備

  • PLC 廠牌與型號（銘牌照片即可）
  • PLC 程式目前由誰維護：設備商或廠內

盤點時確認

  • 是否有備用輸出點
  • 程式修改的負責人，以及對保固的影響

加裝感測器光電・近接

在出料口加裝光電或近接感測器，產品每通過一件就計一次。

你可以先準備

  • 出料口外觀照片
  • 產品尺寸與材質
  • 大約多久出料一件

盤點時確認

  • 安裝位置與固定方式
  • 感測距離與電源取得方式

PLC 通訊讀取Modbus

透過通訊線直接讀取 PLC 裡已有的計數值，不必在每個接點另外拉訊號線。

你可以先準備

  • PLC 廠牌與型號
  • 通訊埠型式
  • 若有，PLC 位址表（點位表）

盤點時確認

  • 通訊協定是否支援（Modbus 以外依專案確認）
  • 位址表，以及是否已被其他系統讀取

既有系統或匯出檔API・CSV

產量已經記錄在 MES、ERP 或 Excel 中，以 API 或匯入方式進到平台，不經過邊緣設備。

你可以先準備

  • 系統名稱與聯絡窗口
  • 一份匯出檔或欄位樣本

盤點時確認

  • 欄位內容與更新頻率
  • 資料取得方式

三色燈訊號機台狀態

機台既有的三色燈亮哪一色，就代表運轉、待機或警報；由邊緣設備讀取燈號訊號，判斷機台狀態。

你可以先準備

  • 三色燈的外觀照片
  • 各燈色目前代表的意思

盤點時確認

  • 燈號電壓與取用方式
  • 燈色與狀態的對應

人工回報現場回報

由作業員或班長回報數量或狀態，回報方式於盤點時一起決定。

你可以先準備

  • 目前的回報方式：紙本、Excel 或口頭
  • 目前由誰、在什麼時點回報

盤點時確認

  • 回報方式與回報人
  • 回報時點

停機或停電需求：於盤點時確認。

接線與安裝在現場盤點確認後，由具資格的人員依現場安全規範施工。請勿自行開啟控制盤或配電盤，也不要自行改接線路。

規劃您的平台

回答幾個問題，帶走一份規劃草稿。

答案只留在你的瀏覽器。

平台技術

架構、硬體與資安，看技術說明。

資源中心

找不到需要的資料，
直接問我們。

控制器或儀表型號、可讀取的點位、既有系統的匯出檔，都能作為接入評估的起點。

技術諮詢預約需求討論
